Cấu hình VPN Site-to-Site với strongSwan

Bài viết này hướng dẫn build thiết bị Router để đấu nối VPN Site-to-Site với dịch vụ VPN Site-to-Site của FPT Smart Cloud.

Mục lục

1. Bước 1: Build strongSwan
2. Bước 2: Cấu hình cho VPN Site-to-Site
3. Bước 3: Cấu hình cho StrongSwan

Cần đảm bảo các điều kiện sau:

• VPN trên trang Portal
• Ubuntu 20.04 đã được download và cài đặt: strongSwan 5.9.14
• Public IP, giảm độ phức tạp thì gắn trực tiếp vào VM, không dùng Floating IP
• 1 VM Pfsense để phục vụ debug (Optional)

Bước 1: Build strongSwan

Lưu ý: Để build strongSwan, chỉ tiến hành chọn cách 1.1 hoặc cách 1.2.

1.1: Build strongSwan 5.9.14 from source (tiến tới làm chủ công nghệ)

• Trên Horizon ta tiến hành tạo VM từ image với các thông số keypair của user và network provider bất kì.
• Cài đặt các gói sau:

apt-get update
apt-get install vim git wget traceroute ngrep net-tool gcc g++ libgmp-dev build-essential devscripts debhelper dh-make autoconf automake libtool checkinstall nmap curl

• Download source strongSwan từ link sau:

wget https://github.com/strongswan/strongswan/releases/download/5.9.14/strongswan-5.9.14.tar.gz
tar -xzvf strongswan-5.9.14.tar.gz
cd strongswan-5.9.14/

• Tiến hành configure và make file cho source code:

./configure --prefix=/usr --sysconfdir=/etc
make
checkinstall

1.2: Cài đặt strongSwan từ Repo

apt-get update
apt install strongswan strongswan-pki

Bước 2: Cấu hình cho VPN Site-to-Site

Truy cập và tạo VPN Site-to-Site trên trang https://console.fptcloud.com/

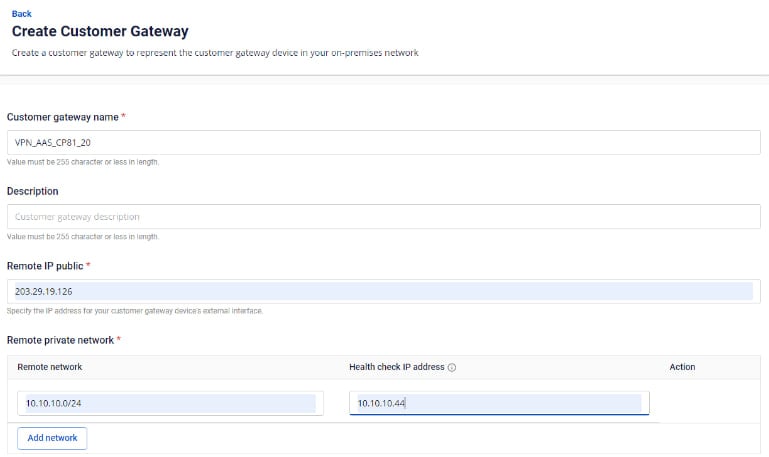

- Tạo Customer Gateway:

• Remote private network: dãy Lan Subnet cần peering của strongSwan
• Remote IP public: IP public của strongSwan

- Tạo VPN Connection:

Thông số của VPN Connection sẽ bao gồm 3 mục chính:

• General information (chứa các thông tin chung của kết nối VPN)
• Remote VPN Information (chứa các thông tin mã hóa và thông tin của quý khách hàng)
• Dead Peer Detection (số lần hệ thống tự động retry kết nối khi bị vấn đề)

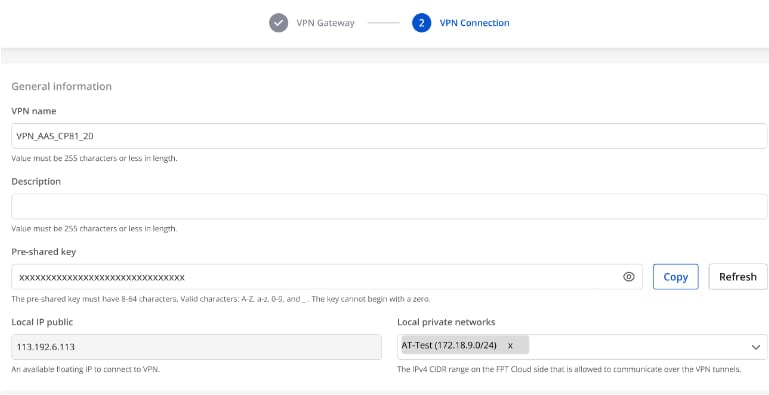

Phần 1: General information

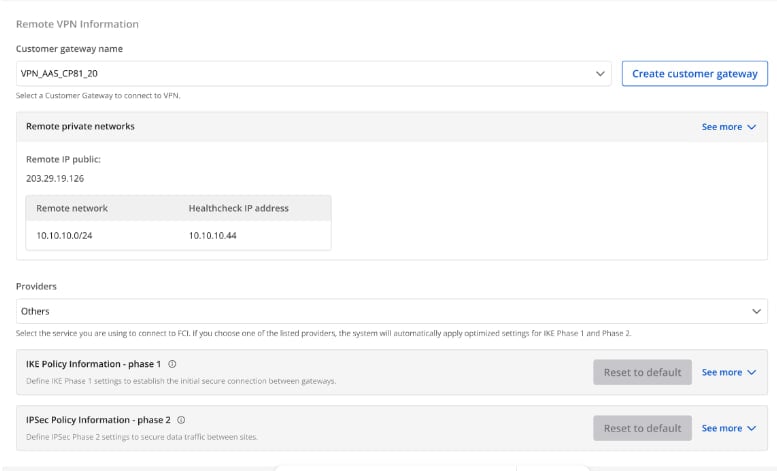

Phần 2: Remote VPN information

Quý khách hàng lựa chọn Providers = "others" sau đó làm theo các bước sau:

• Bước 1: Điền providers name = "StrongSwan"
• Bước 2: Điền thông tin cho IKE và IPSec cụ thể như sau:

Đối với IKE:

• Authorization algorithm: sha256
• Encryption algorithm: aes 256
• IKE version: ikev2
• DH group: group14
• Lifetime: 3600 seconds
• Phase1 negotiation mode: main

Đối với IPsec:

• Authorization algorithm: sha256
• Encryption algorithm: aes 256
• Encapsulation mode: tunnel
• Transform protocol: esp
• Perfect Forward Secrecy (PFS): group14
• Lifetime: 3600 seconds

Phần 3: Dead peer detection

Sau khi điền đầy đủ thông tin, quý khách hàng vui lòng chọn Create VPN Connection.

Bước 3: Cấu hình cho StrongSwan

• Đăng nhập ssh vào Ubuntu theo key đã tạo ở trên.
• Đăng nhập ssh theo địa chỉ IP VM đã tạo với user là: "ubuntu".

Cấu hình StrongSwan VPN

Chạy các lệnh sau (thay các tham số vào):

swanctl -v

Edit file sau /etc/ipsec.conf với mẫu:

config setup
        charondebug="all"
        uniqueids=yes

conn myvpn
    type=tunnel
    auto=start
    keyexchange=ikev2
    ike=aes256-sha256-modp2048
    keyingtries=%forever
    lifetime=3600s
    dpddelay=30s
    dpdtimeout=120s
    dpdaction=restart
    esp=aes256-sha256-modp2048
    left=x.x.x.x    //IP của StrongSwan
    leftsubnet=x.x.x.x/24 //Subnet của StrongSwan
    leftauth=psk
    right=x.x.x.x    // IP của đối tác
    rightsubnet=x.x.x.x/24 //Subnet của đối tác
    rightauth=psk
    authby=secret
    auto=start

Edit file sau /etc/ipsec.secret với mẫu:

x.x.x.x x.x.x.x : PSK "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx"   // Pre-shared key

Lưu ý:

• StrongSwan là một chương trình chạy nền trên Ubuntu, cần thêm enable multi-network trên CPU để đạt hiệu năng tốt nhất.
• StrongSwan là một chương trình chạy nền trên Ubuntu, cần thêm enable firewall và routing để có thể kết nối.
• Nếu lab trên OpenStack của FCI thì phải add Static route trên router với Destination là IP của đối tác và nexthop là IP LAN của StrongSwan.
