Cấu hình kết nối VPN Site-to-Site giữa Portal OpenStack và VMware
Bài viết này hướng dẫn kết nối VPN của 2 nền tảng VMware và OpenStack trên Unify portal.
Mục lục
Cần đảm bảo các điều kiện sau:
- VPN OpenStack trên trang Portal Unify
- VMware Cloud

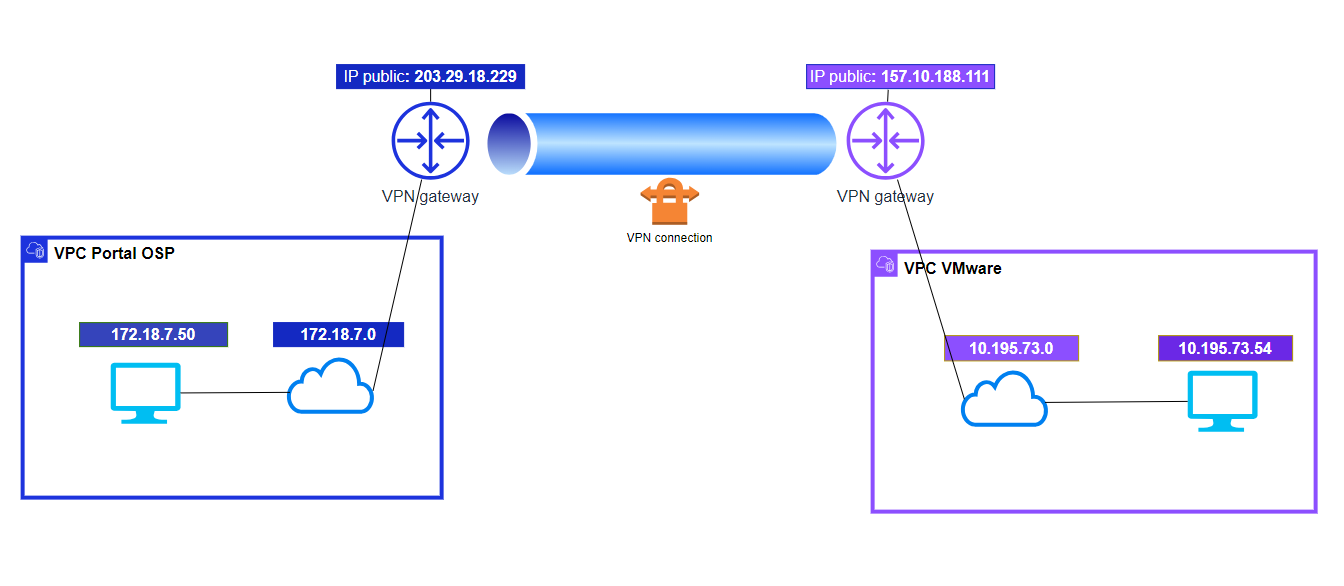

Trong ví dụ này chúng ta sẽ tạo kết nối VPN site-to-site với các thông số như trong topology bên dưới:
Bước 1: Cấu hình VPN trên OpenStack
Truy cập và tạo VPN Site-to-Site trên https://console.fptcloud.com
- Tạo Customer Gateway:
- Remote IP public: là floating IP của VPN gateway VMware
- Remote private network: là dãy Lan Subnet cần peering của VMware

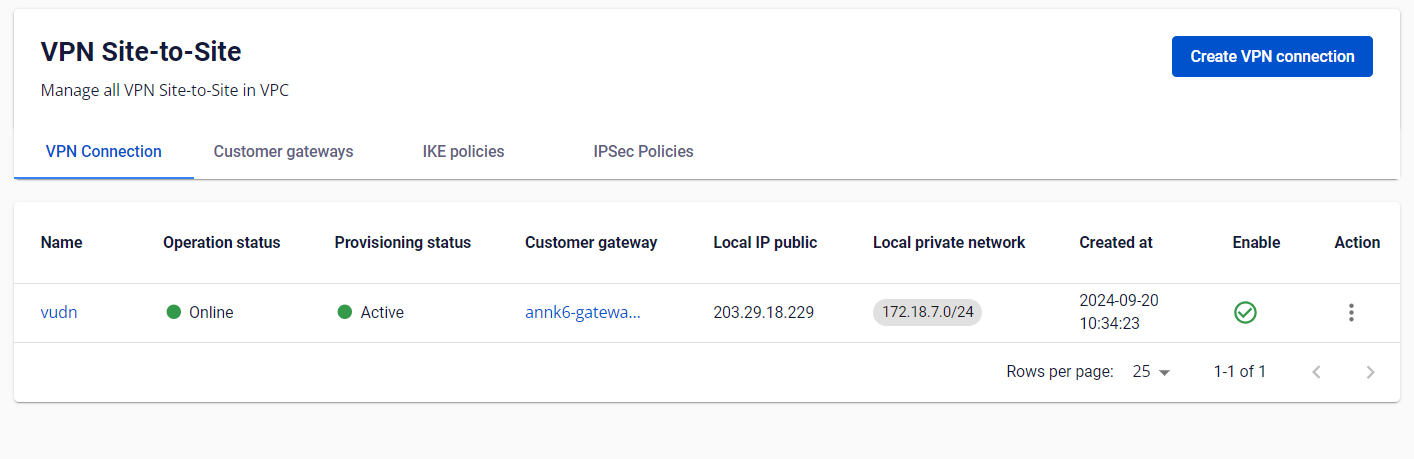

- Tạo VPN Connection:
Với thông số "Pre-shared key" cần lưu lại để điền khi khởi tạo VPN Connection bên VMware.
Thông số của VPN Connection sẽ bao gồm 3 mục chính:
- General information (chứa các thông tin chung của kết nối VPN)
- Remote VPN Information (chứa các thông tin mã hóa và thông tin của quý khách hàng)
- Dead Peer Detection (số lần hệ thống tự động retry kết nối khi bị vấn đề)
Phần 1: General information

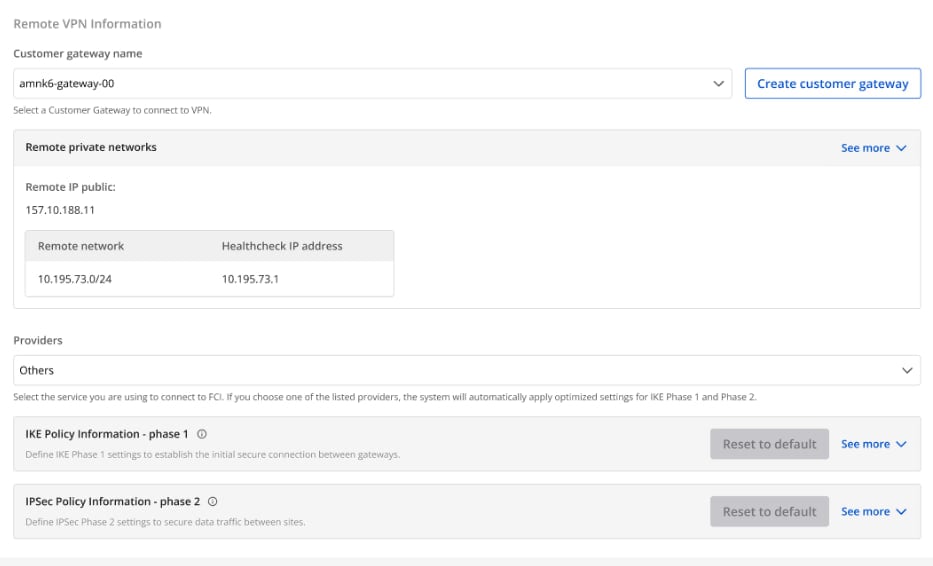

Phần 2: Remote VPN information
Quý khách hàng lựa chọn Providers = "others" sau đó làm theo các bước sau:
- Bước 1: Điền providers name = "VMware"
- Bước 2: Điền thông tin cho IKE và IPSec cụ thể như sau:
Đối với IKE:
- Encryption algorithm: aes-256
- Authorization algorithm: sha256
- IKE version: ikev2
- Lifetime units: seconds
- Lifetime value: 28800
- DH Group: GROUP_14
- Phase1 negotiation mode: main
Đối với IPsec:
- Encapsulation mode: tunnel
- Encryption algorithm: aes-256
- Authorization algorithm: sha256
- Lifetime units: seconds
- Lifetime value: 3600
- Perfect forward secrecy (PFS): GROUP_14
- Transform protocol: esp

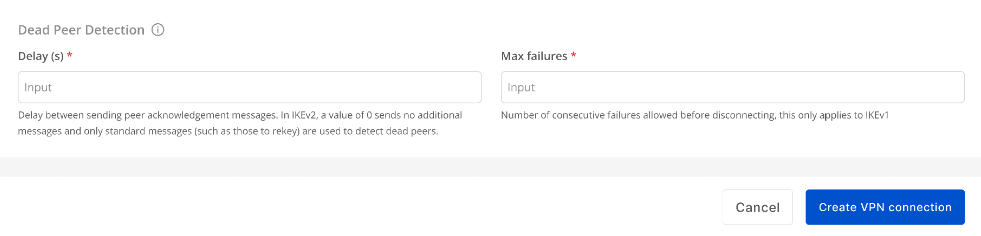

Phần 3: Dead Peer Detection
Điền thông số Delay và max failure và chọn Create VPN Connection.
Bước 2: Cấu hình VPN trên VMware Cloud

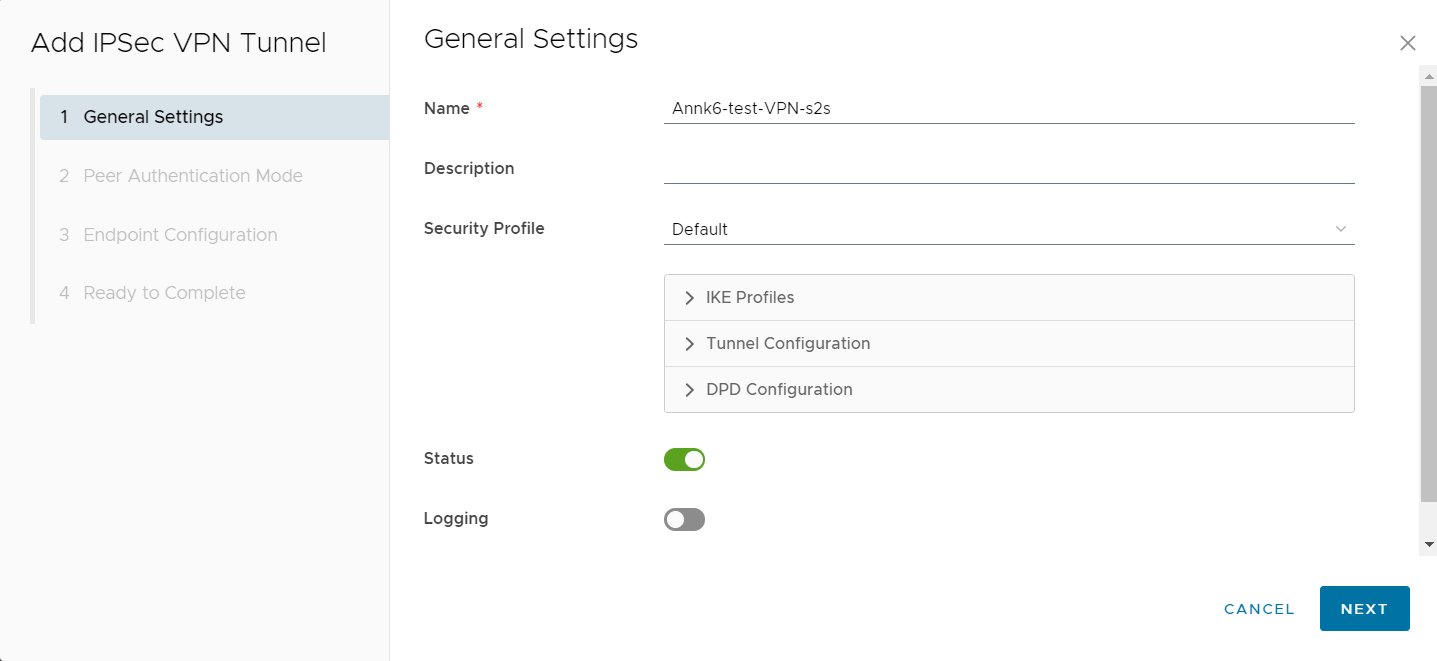

- Truy cập hệ thống VMware để set up thông tin kết nối VPN Site-to-Site:

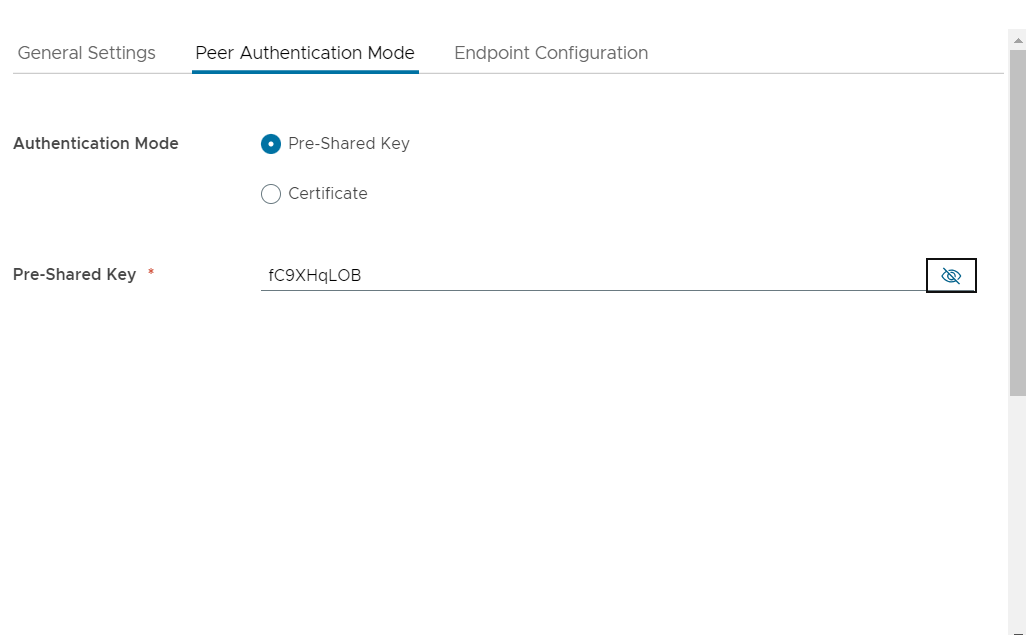

- Tại tab Peer Authentication, với thông số Pre-shared key, nhập key đã tạo ở OpenStack, sau đó ấn Next:

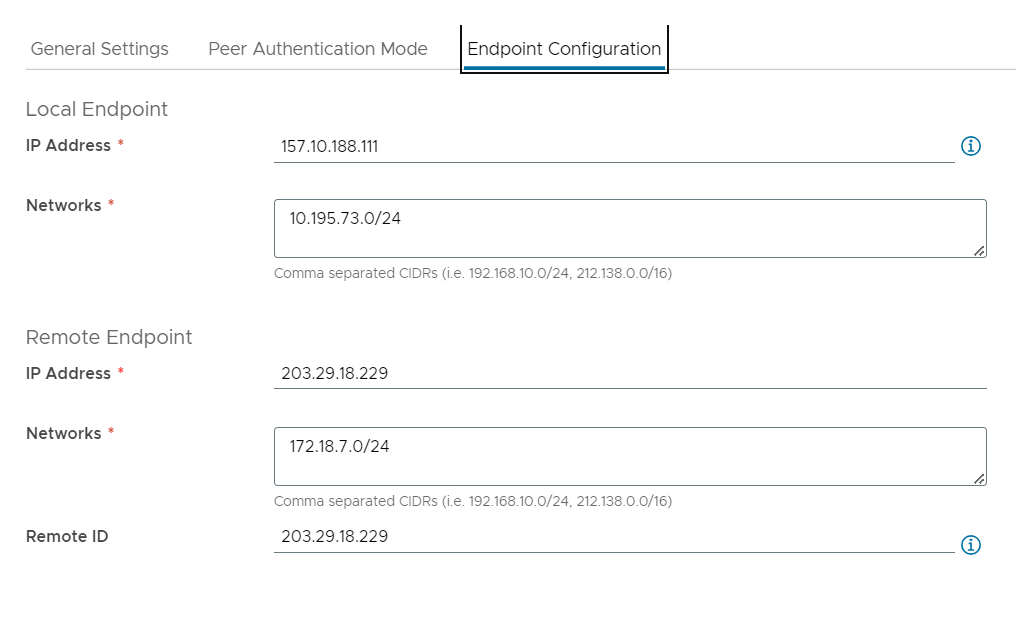

- Nhập các trường thông tin của Endpoint Configuration:

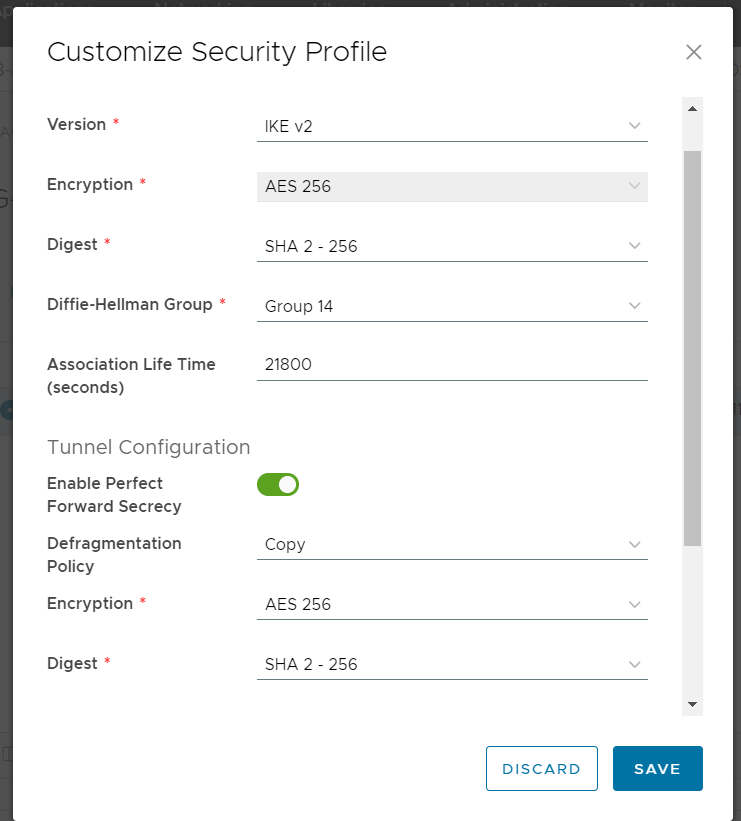

- Sau khi tạo, chọn Customize Security Profile để sửa lại thông tin IKE policy, IPSec policy khớp với IKE policy, IPSec policy đã tạo ở OpenStack:

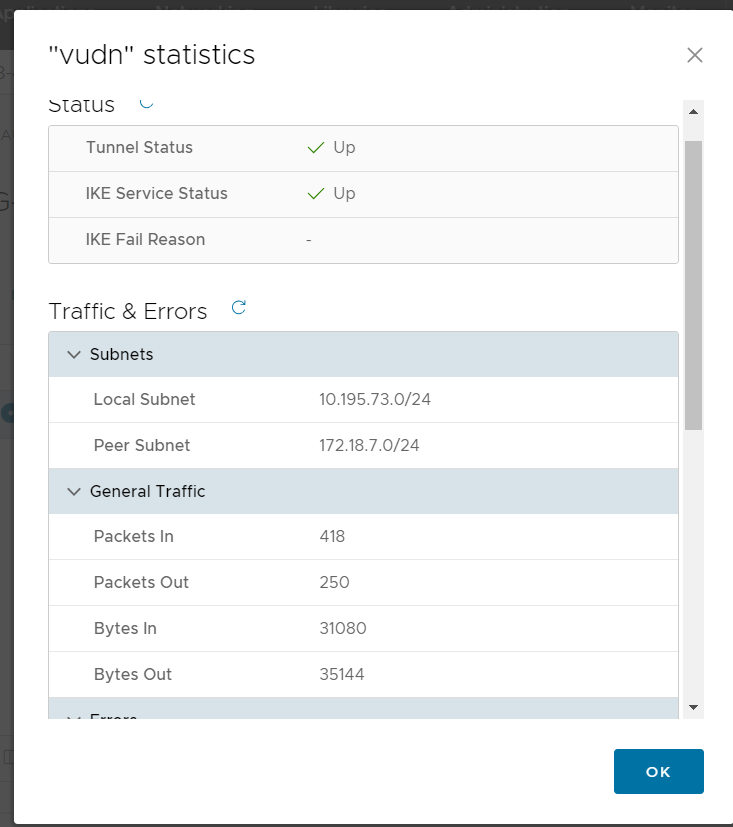

- Chọn View statistics để kiểm tra trạng thái kết nối. Nếu trạng thái hiển thị là UP → đã connect thành công giữa 2 sites.
Bước 3: Kiểm tra kết nối

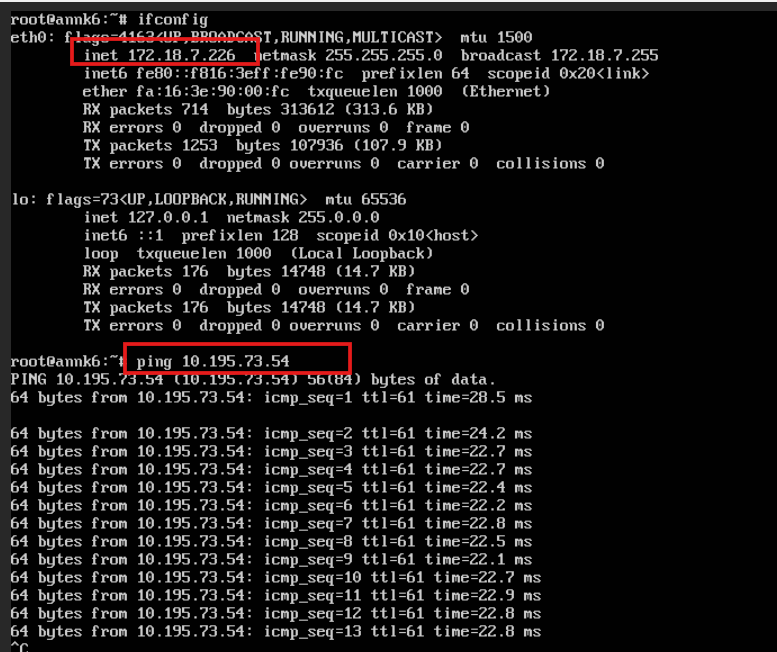

- Ping từ VM OpenStack -> VM VMware:

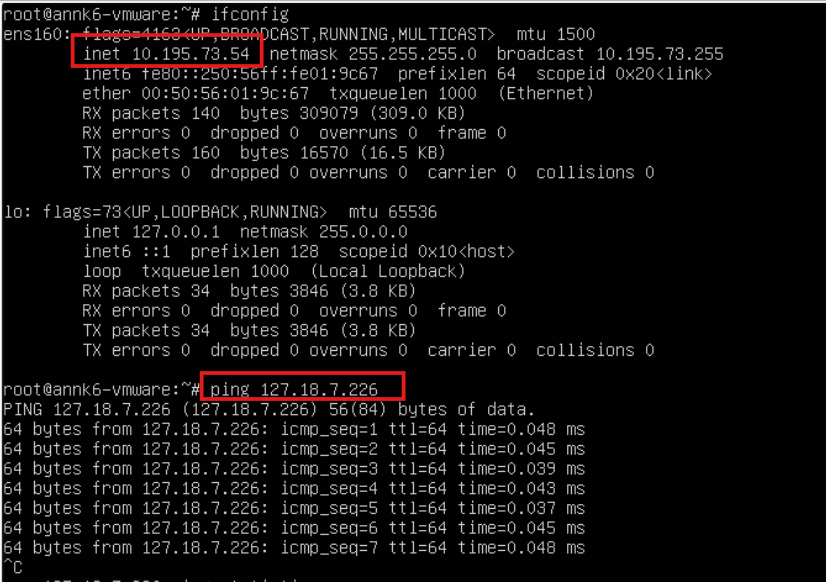

- Ping từ VM VMware -> VM OpenStack:
