Cấu hình VPN Site-to-Site với Fortigate

Bài viết này hướng dẫn build thiết bị Router để đấu nối VPN Site-to-Site của FPT Smart Cloud.

Mục lục

1. Bước 1: Cấu hình cho VPN Site-to-Site
2. Bước 2: Cấu hình IPsec cho Fortigate
3. Bước 3: Cấu hình firewall và routing cho Fortigate

Cần đảm bảo các điều kiện sau:

• VPN Site-to-Site trên trang Portal
• Fortigate đã được cài đặt và enable, active license ở phía khách hàng.
• Fortigate đã được cài đặt và có IP LAN WAN.

Bước 1: Cấu hình cho VPN Site-to-Site

Truy cập và tạo VPN Site-to-Site trên trang https://console.fptcloud.com/

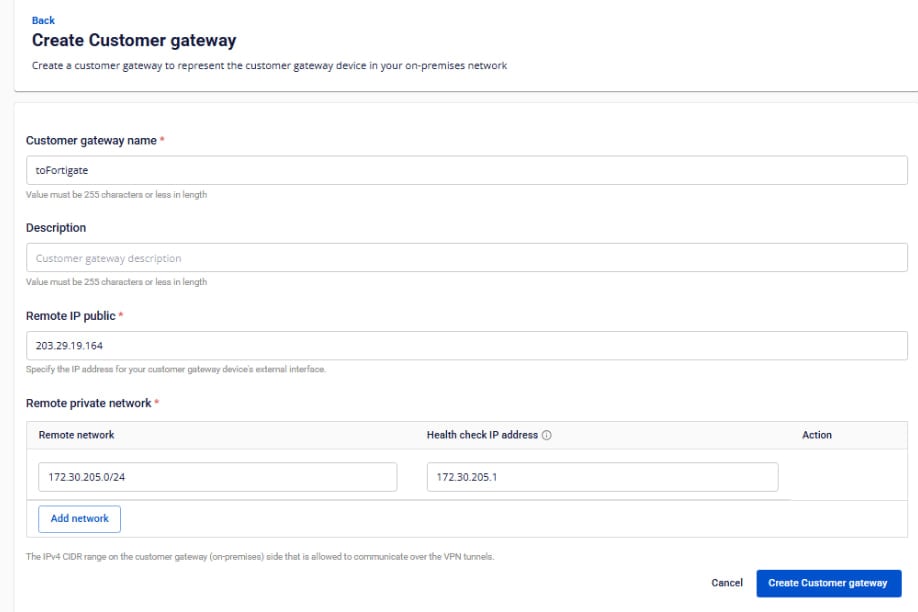

• Tạo Customer Gateway:
  • Remote private network: dãy Lan Subnet cần peering Fortigate
  • Remote IP public: IP public của Fortigate

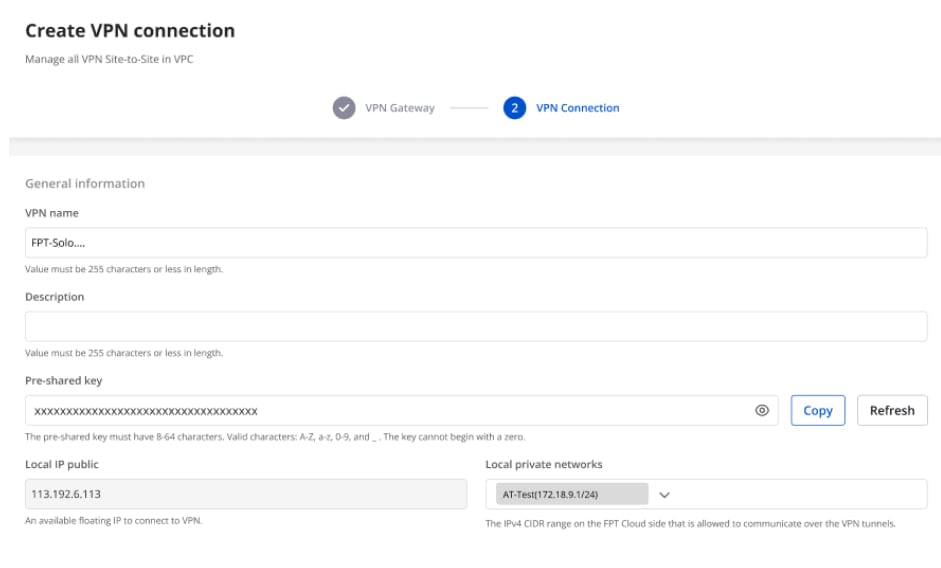

• Tạo VPN Connection:

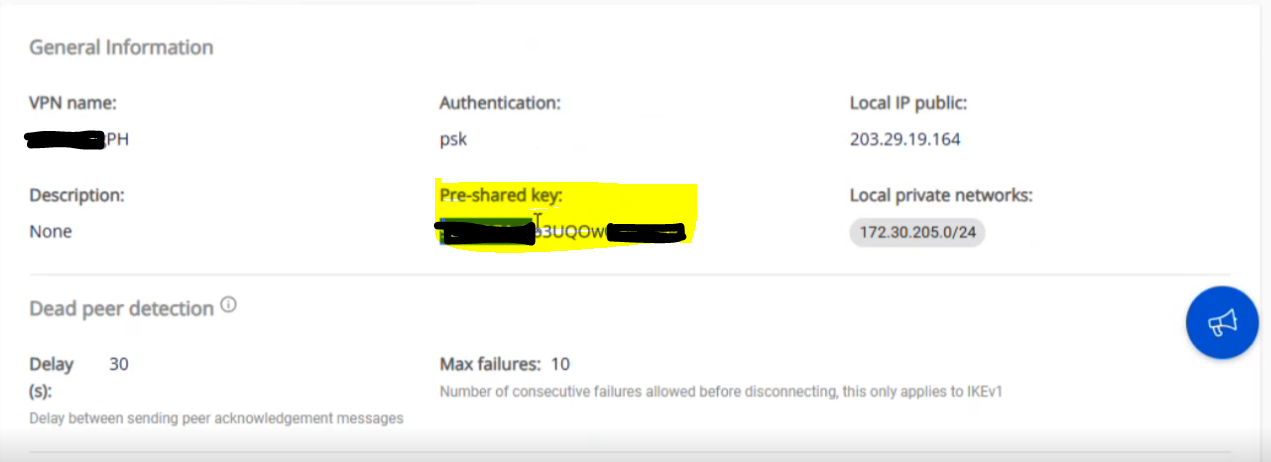

Với thông số "Pre-shared key" cần lưu lại để điền vào Fortigate.

Thông số của VPN Connection sẽ bao gồm 3 mục chính:

• General information (chứa các thông tin chung của kết nối VPN)
• Remote VPN Information (chứa các thông tin mã hóa và thông tin của quý khách hàng)
• Dead Peer Detection (số lần hệ thống tự động retry kết nối khi bị vấn đề)

Phần 1: General information

Phần 2: Remote VPN information

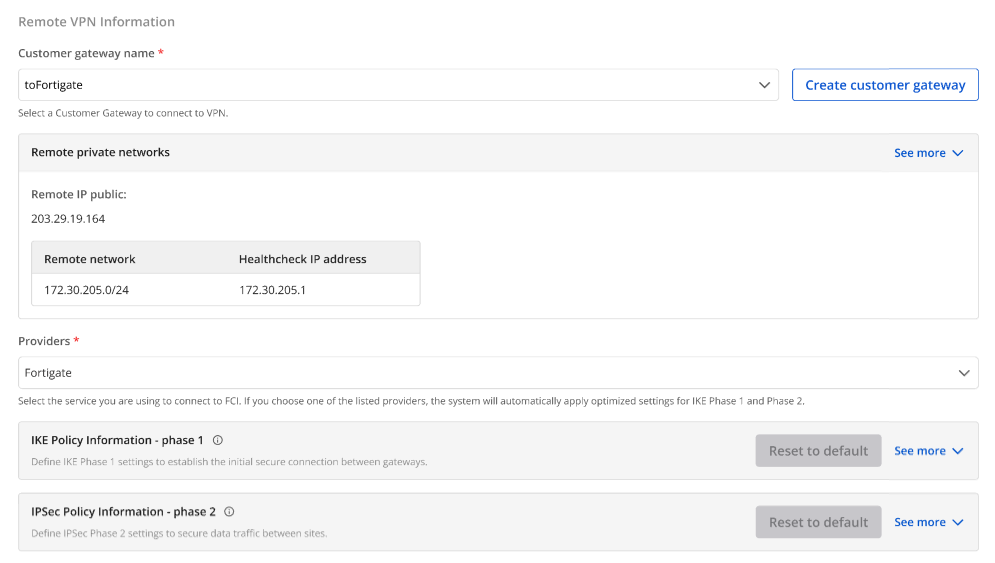

Khi quý khách hàng lựa chọn Providers "Fortigate", hệ thống sẽ tự động điền thông tin cho IKE và IPSec cụ thể như sau:

Đối với IKE:

• Encryption algorithm: aes-256
• Authorization algorithm: sha256
• IKE version: ikev2
• Lifetime units: seconds
• Lifetime value: 28800
• DH Group: GROUP_14
• Phase1 negotiation mode: main

Đối với IPsec:

• Encapsulation mode: tunnel
• Encryption algorithm: aes-256
• Authorization algorithm: sha256
• Lifetime units: seconds
• Lifetime value: 3600
• Perfect forward secrecy (PFS): GROUP_14
• Transform protocol: esp

Phần 3: Dead Peer Detection

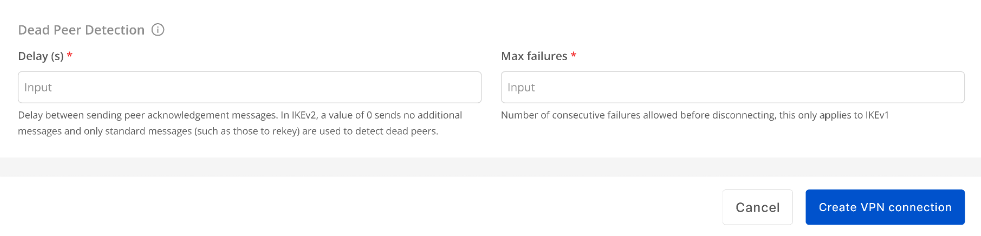

Điền thông số Delay và max failure và chọn Create VPN Connection.

Bước 2: Cấu hình IPsec cho Fortigate

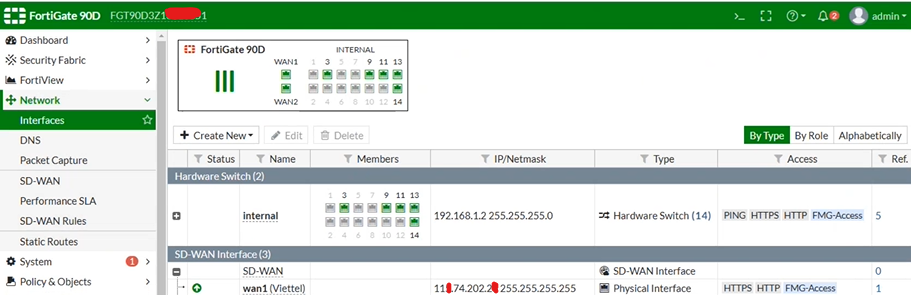

• Đăng nhập web vào Fortigate khách hàng:

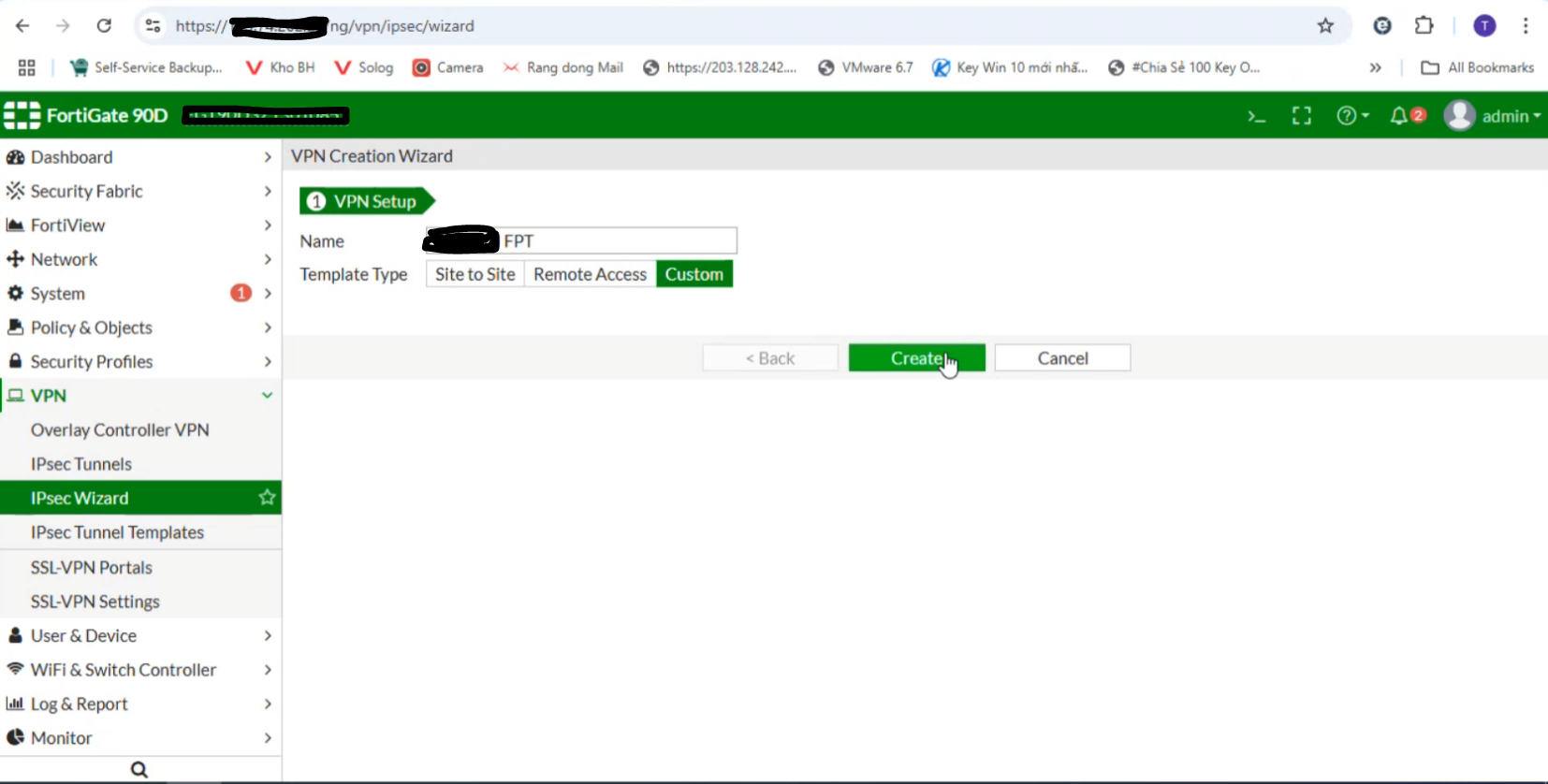

• Chọn IPsec Wizard:

• Chọn IPsec Tunnels:

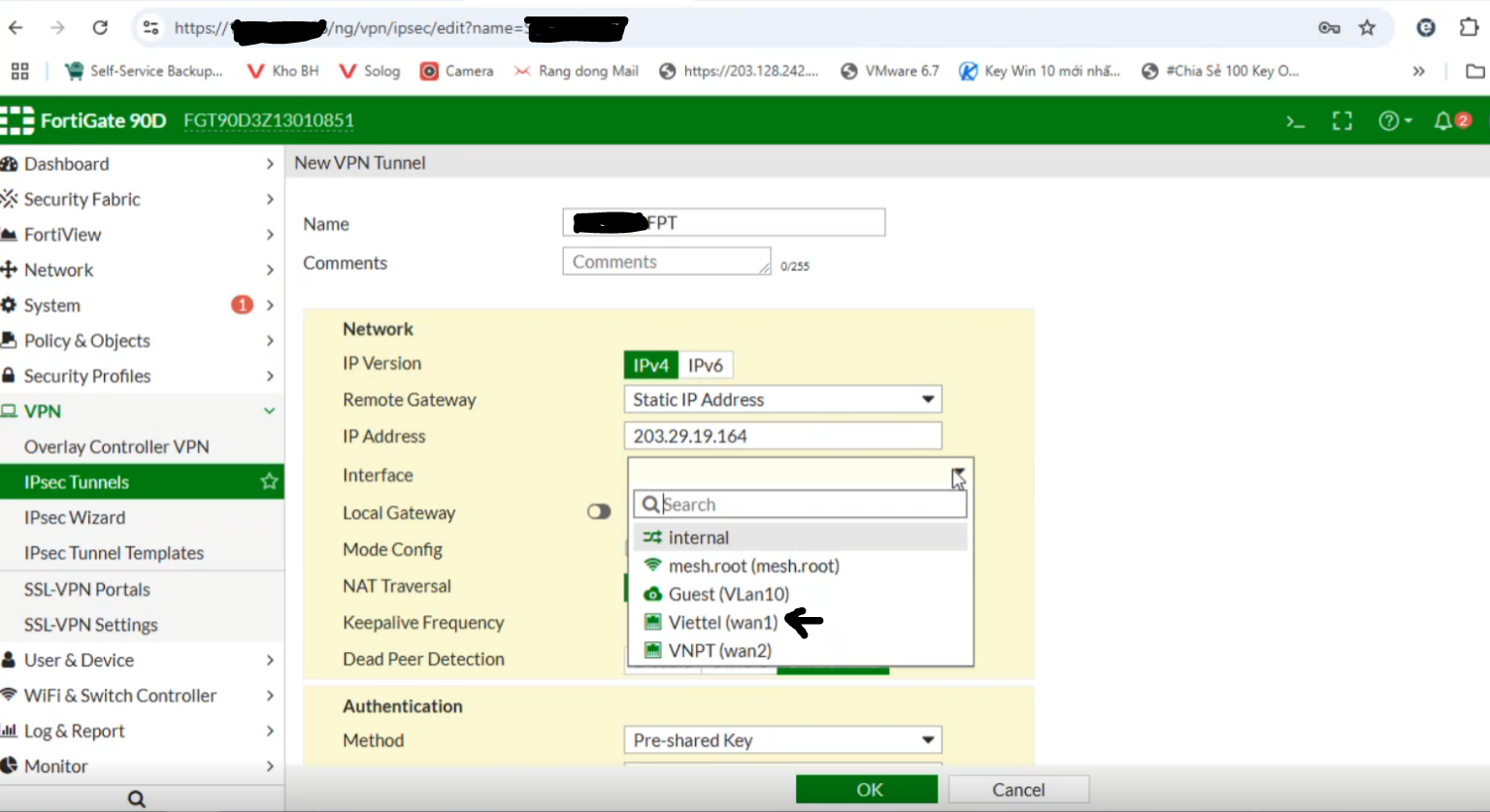

  • IP Address là IP của FPT đã tạo ở bước 1
  • Interface là WAN, trong trường hợp có nhiều WAN thì xác định WAN bạn cần.

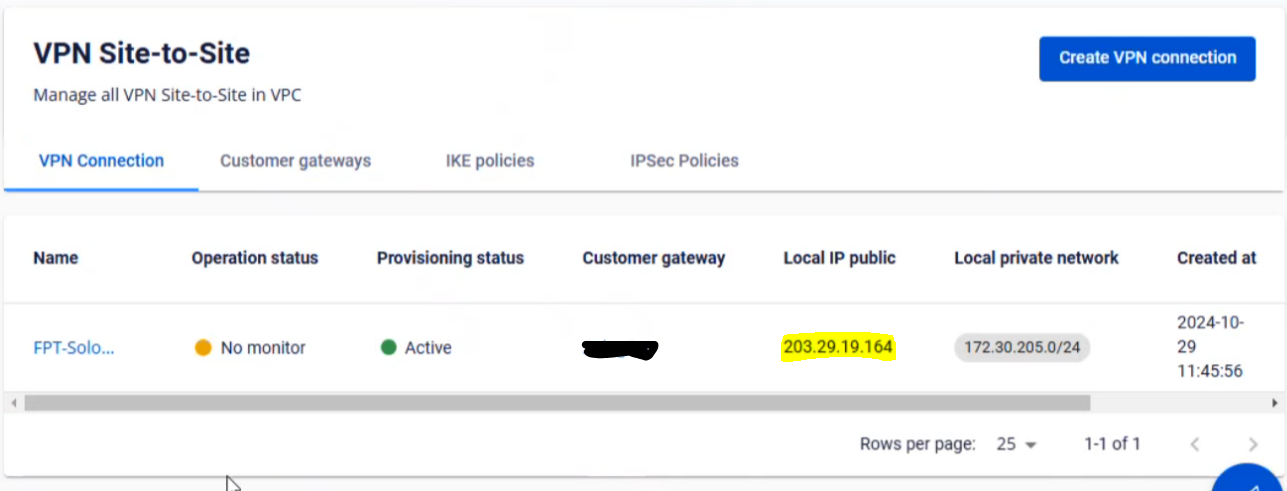

Kiểm tra trạng thái của connection bên portal của FPT Smart Cloud:

• Bật Local Gateway và chọn Primary IP:

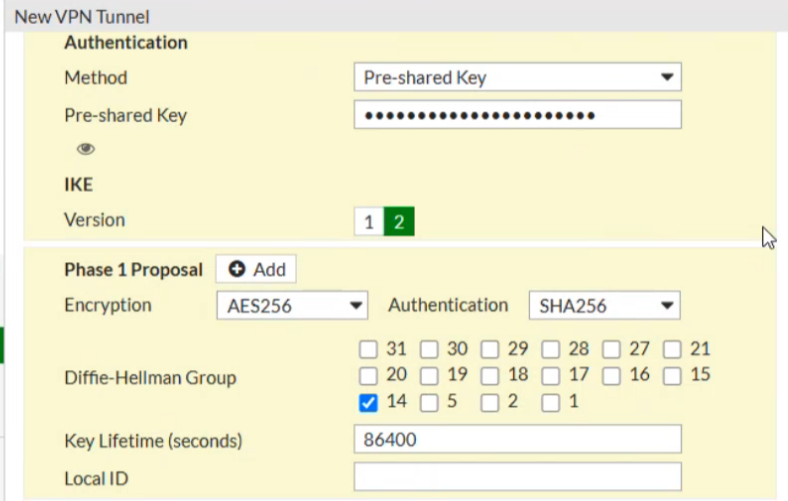

• Bật Method là Pre-shared Key và điền vào giống với thông số ở Bước 1:

Lưu ý: Mô hình của khách có thể sử dụng sau NAT, trong trường hợp dùng NAT thì cấu hình như sau, liên hệ L3-FCI để được support.

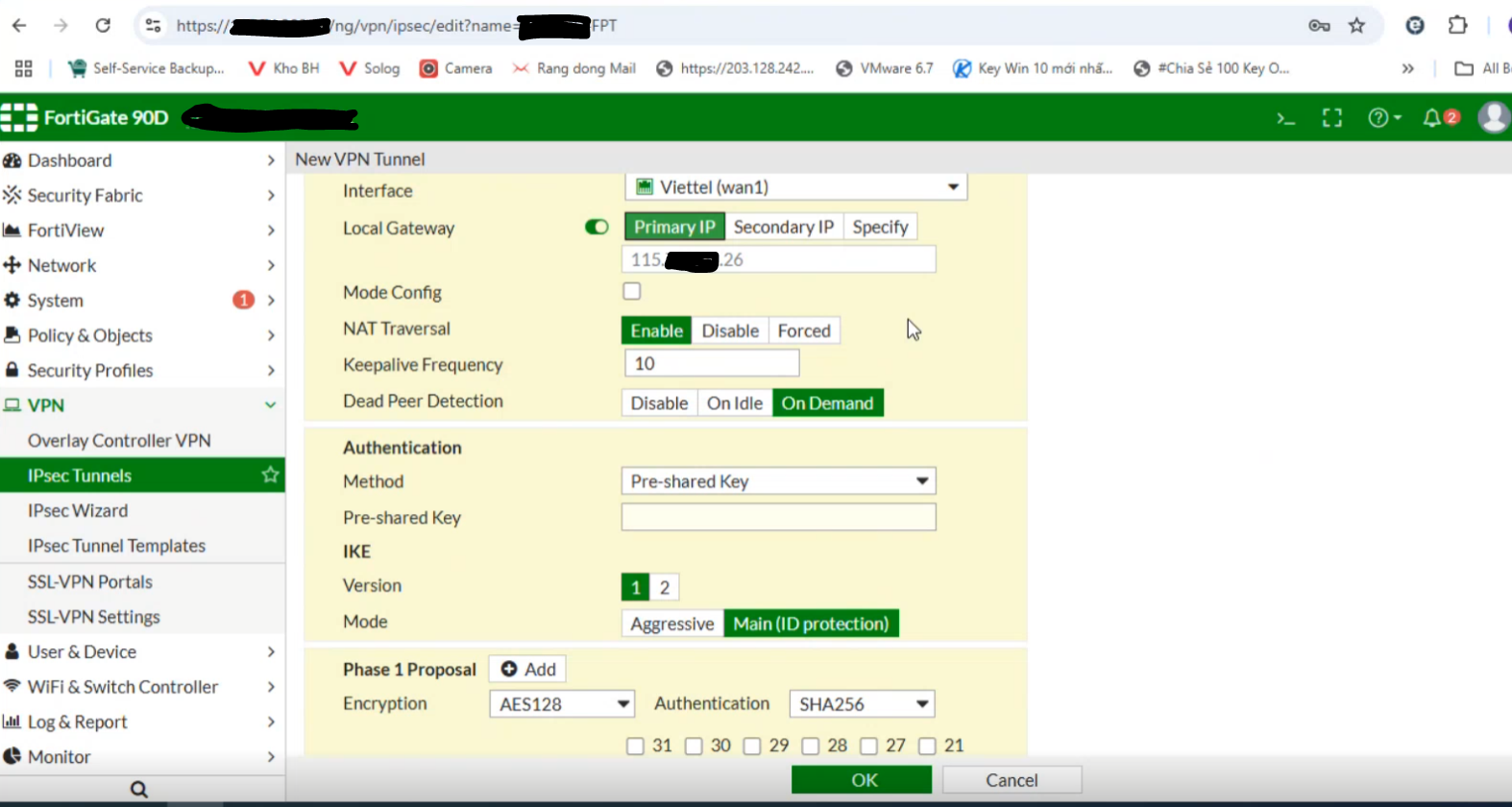

• Cấu hình Phase 1 như sau:

• Nếu khách không dùng NAT thì phải disabled NAT mode.

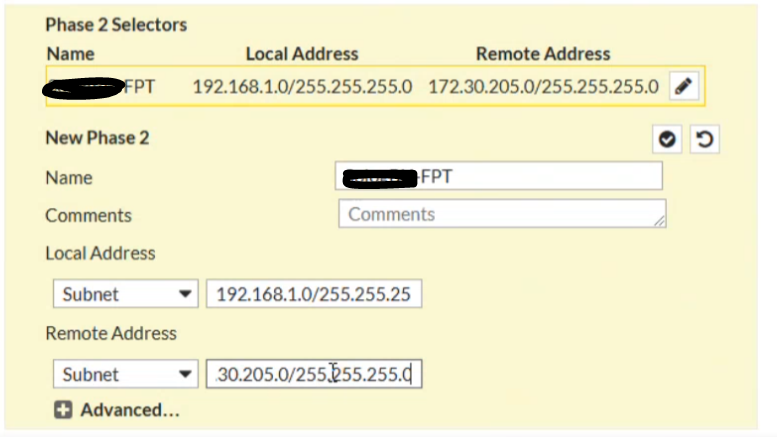

• Cấu hình Phase 2 như sau (Local IP là dãy network khách hàng cần kết nối):

Bước 3: Cấu hình firewall và routing cho Fortigate

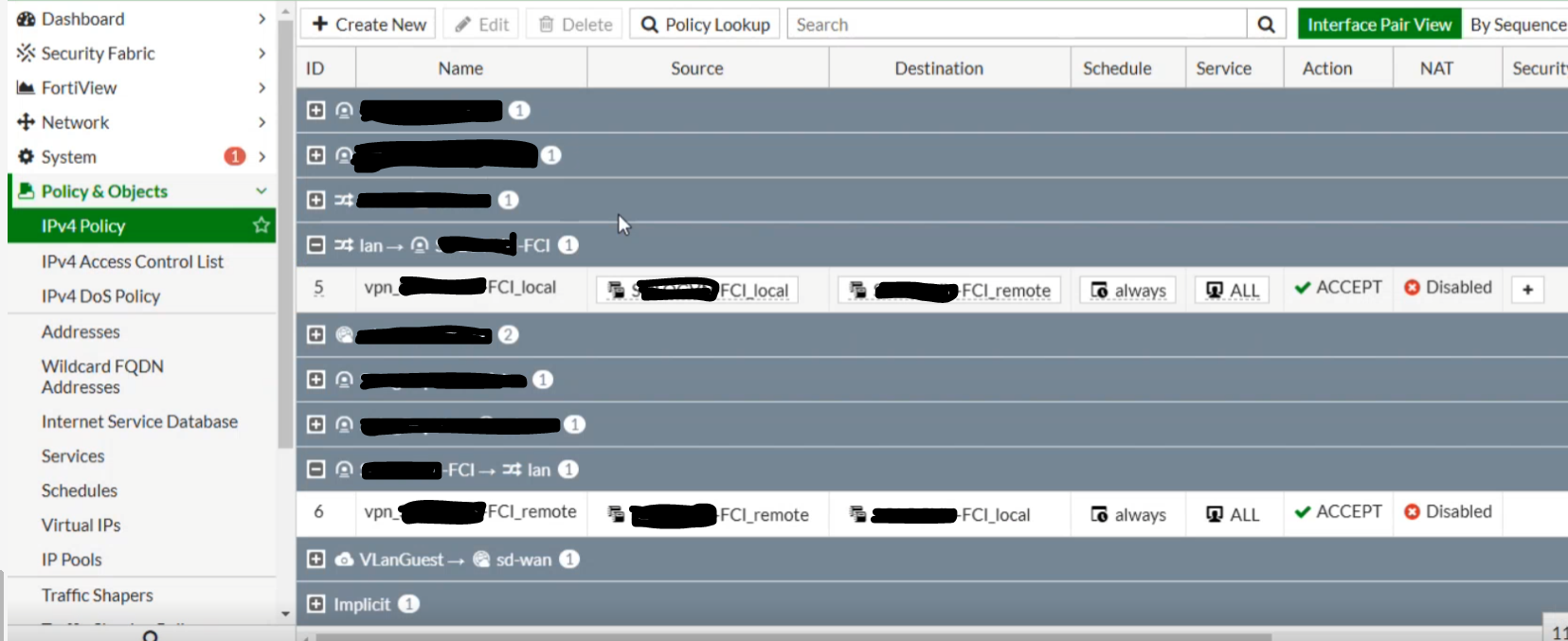

• Set firewall Allowed All cả incoming và outcoming như 2 hình dưới đây:

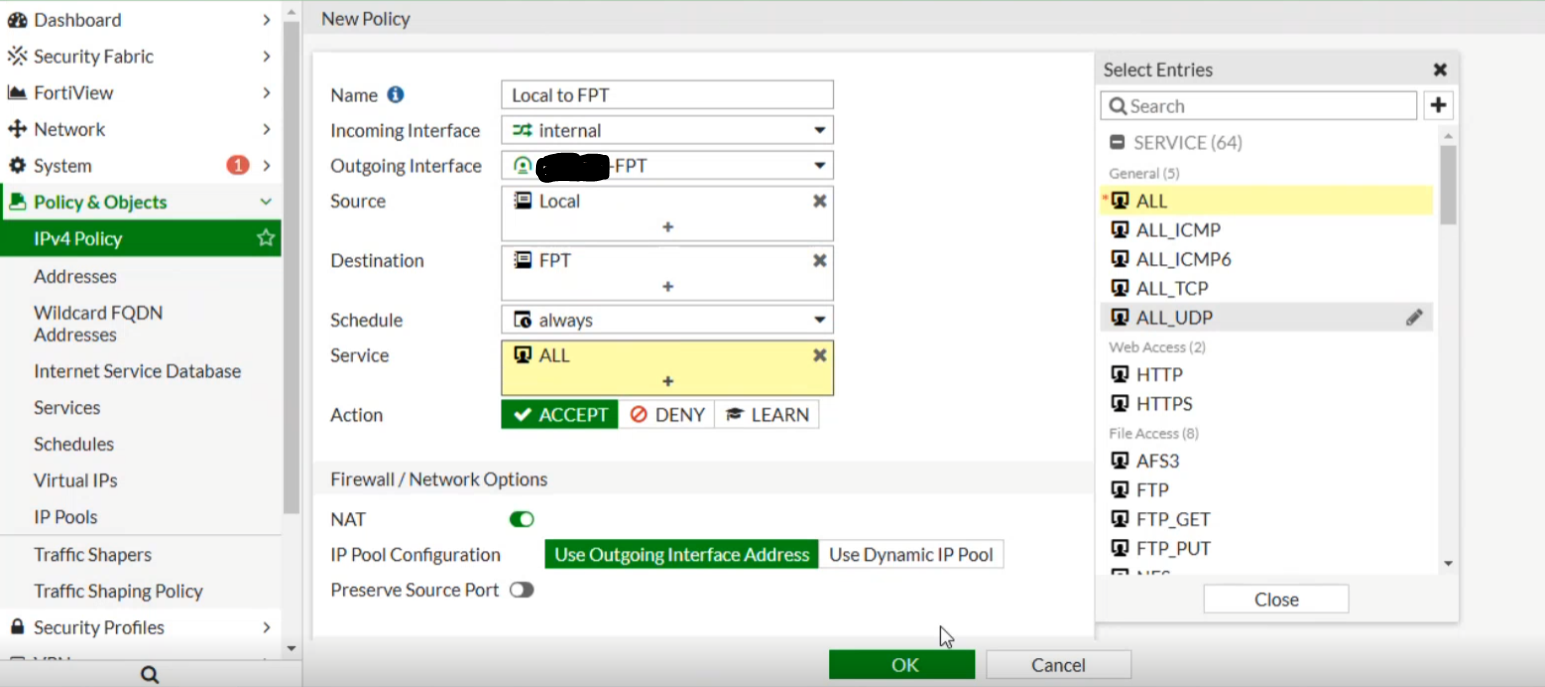

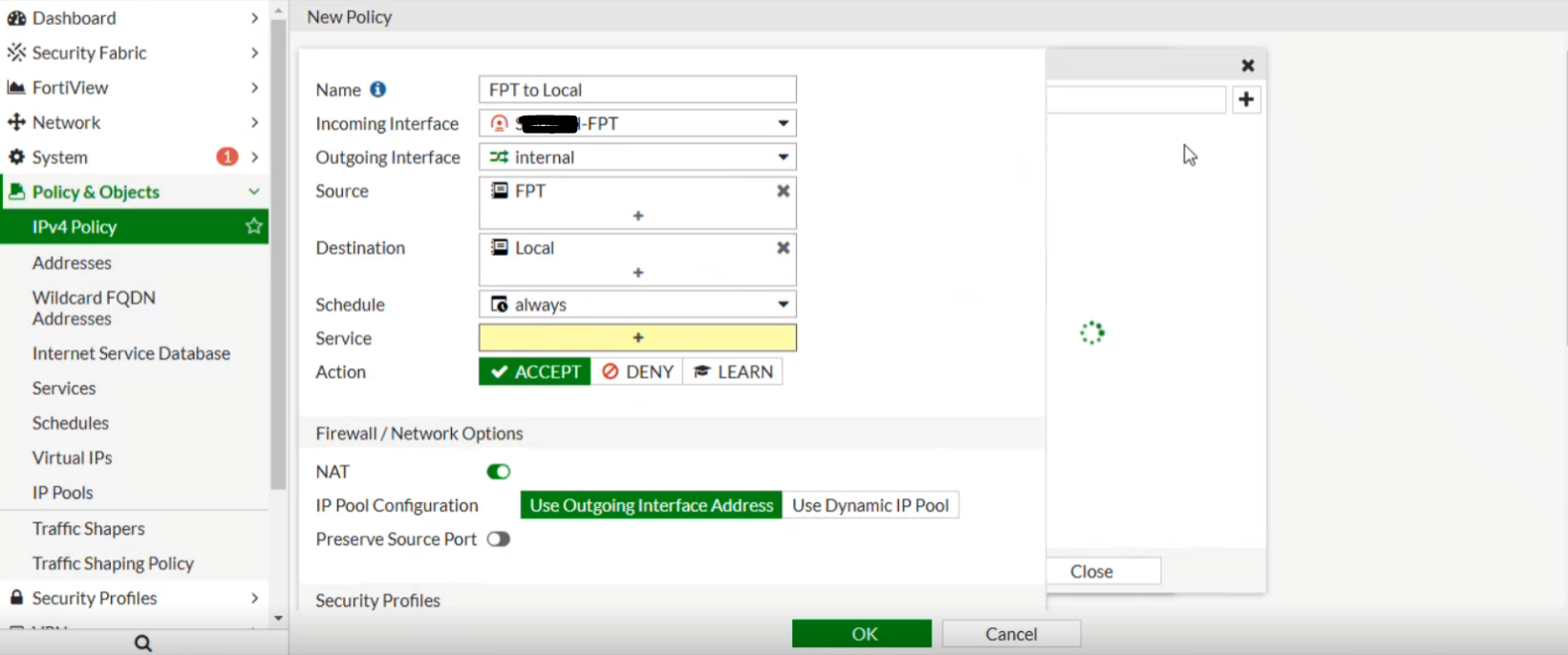

• Tạo từ FPT Cloud tới Fortigate:

• Tiếp tục tạo từ Fortigate về FPT Cloud:

• Hoàn thành kết nối giữa FPT Cloud và Fortigate:

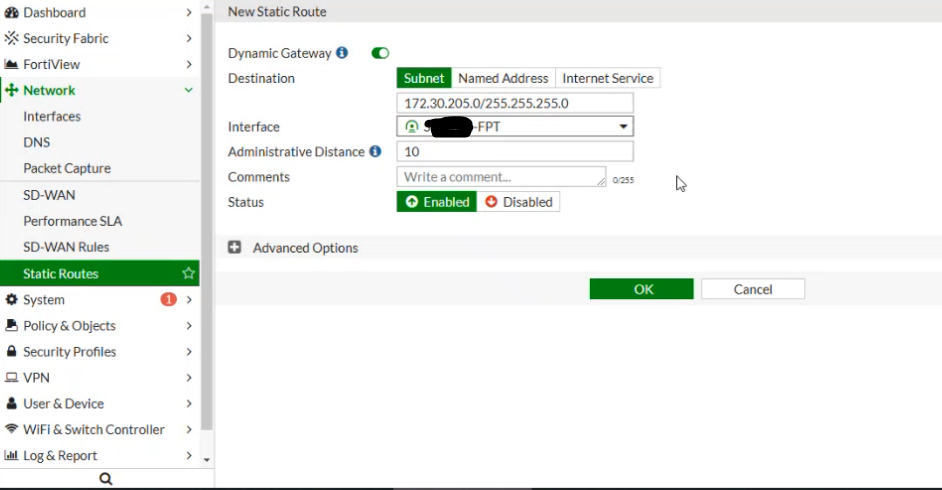

• Set routing như hình dưới với Destination là dãy Network ở phía của FPT (FCI- 172.30.205.0/255.255.255.0), Interface là "IPsec Tunnel" mà ta đã tạo ở bước bên trên.

Tới đây bạn đã có thể thử mở Terminal - Command line để thử Ping thông mạng.
