Cấu hình VPN Site-to-Site với PfSense

Bài viết này hướng dẫn cách build thiết bị Pfsense để kết nối VPN Site-to-Site với dịch vụ VPN Site-to-Site của FPT Smart Cloud.

Mục lục

1. Bước 1: Build Pfsense for Cloud
2. Bước 2: Cấu hình cho VPN Site-to-Site
3. Bước 3: Cấu hình cho Pfsense

Cần đảm bảo các điều kiện sau:

• VPN trên trang Portal
• Pfsense đã được download và boot image trên cloud với tên: Pfsense
• Public IP, giảm độ phức tạp thì gắn trực tiếp vào VM, không dùng Floating IP
• Dãy Network tương ứng
• 2 VM Pfsense để phục vụ debug (2c4g)

Bước 1: Build Pfsense for Cloud

• Build Image Pfsense trên Horizon cấu hình 2C4G- 1 IP public gắn trực tiếp, 1 IP mạng Local cần VPN
• Có thể vào console VM thông qua SSH

Bước 2: Cấu hình cho VPN Site-to-Site

Truy cập và tạo VPN Site-to-Site trên https://console.fptcloud.com/

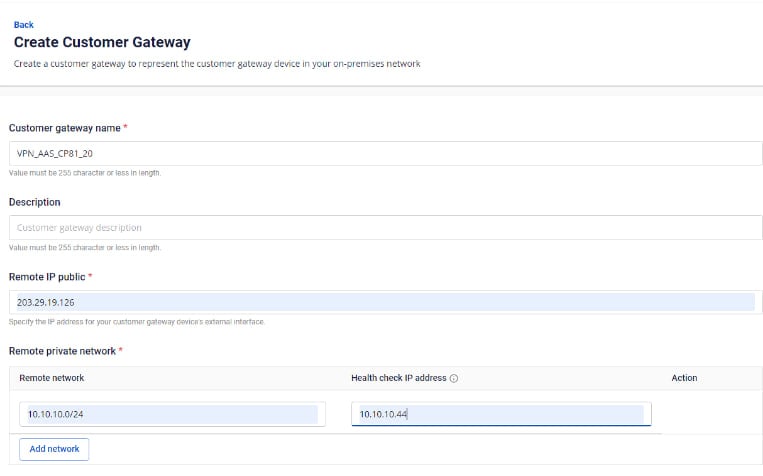

- Tạo Customer Gateway:

• Remote private network: dãy Lan Subnet cần peering của Pfsense
• Remote IP public: IP public của Pfsense

- Tạo VPN connection:

Thông số của VPN Connection sẽ bao gồm 3 mục chính:

• General information (chứa các thông tin chung của kết nối VPN)
• Remote VPN Information (chứa các thông tin mã hóa và thông tin của quý khách hàng)
• Dead Peer Detection (số lần hệ thống tự động retry kết nối khi bị vấn đề)

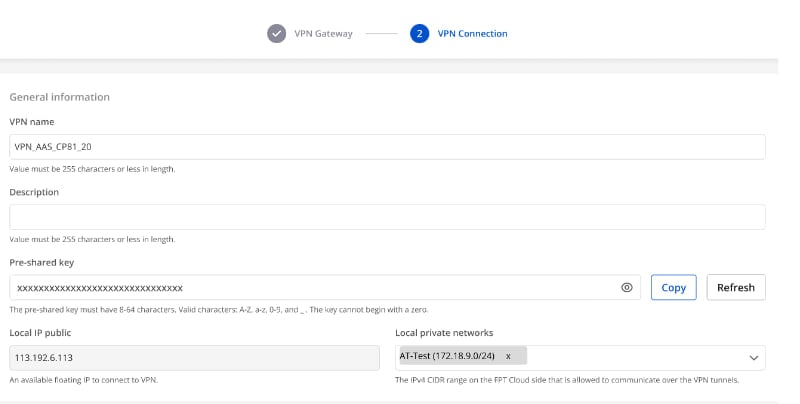

Phần 1: General information

Lưu ý: Thông số Pre-shared-key cần lưu lại để kết nối với Pfsense.

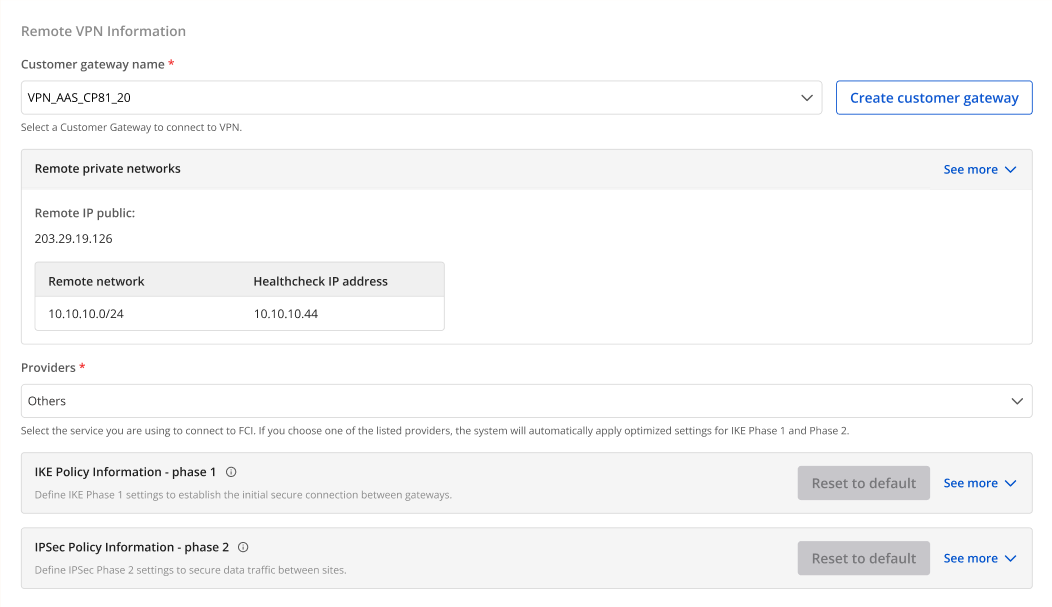

Phần 2: Remote VPN information

Quý khách hàng lựa chọn Providers = "others" sau đó làm theo các bước sau:

• Bước 1: Điền providers name = "pfsense"
• Bước 2: Điền thông tin cho IKE và IPSec cụ thể như sau:

Đối với IKE:

• Authorization algorithm: sha256
• Encryption algorithm: aes 256
• IKE version: ikev2
• DH group: group14
• Lifetime: 3600 seconds
• Phase1 negotiation mode: main

Đối với IPsec:

• Authorization algorithm: sha256
• Encryption algorithm: aes 256
• Encapsulation mode: tunnel
• Transform protocol: esp
• Perfect Forward Secrecy (PFS): group14
• Lifetime: 3600 seconds

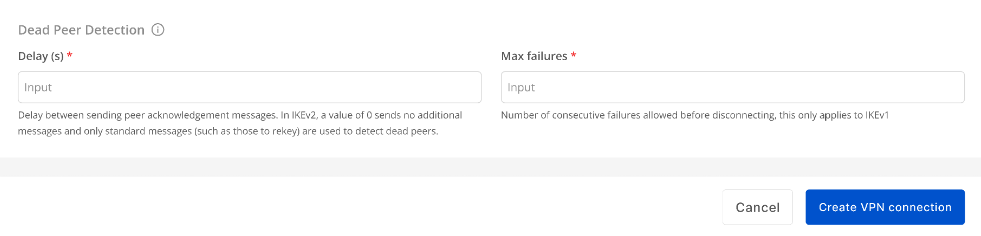

Phần 3: Dead Peer Detection

Điền thông số Delay và max failure và chọn Create VPN Connection.

Bước 3: Cấu hình cho Pfsense

• Đăng nhập vào console VNC của VM Pfsense theo account đã tạo trên.

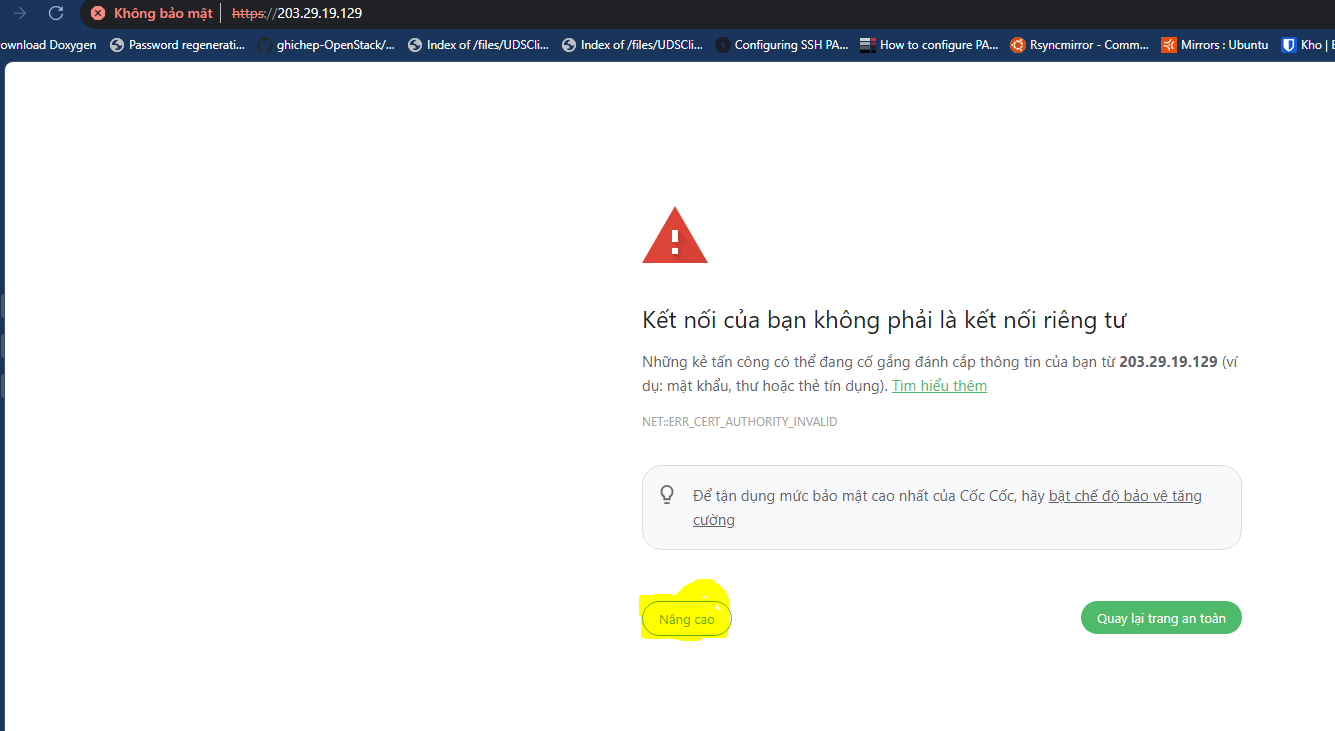

• Đăng nhập vào website theo địa chỉ IP: https://{IP}, có thể hiện thông báo SSL như sau:

• Thông tin đăng nhập mặc định:

  • User: Admin
  • Pass: Pfsense (Có thể set lại pass khi đăng nhập lần đầu trên web)

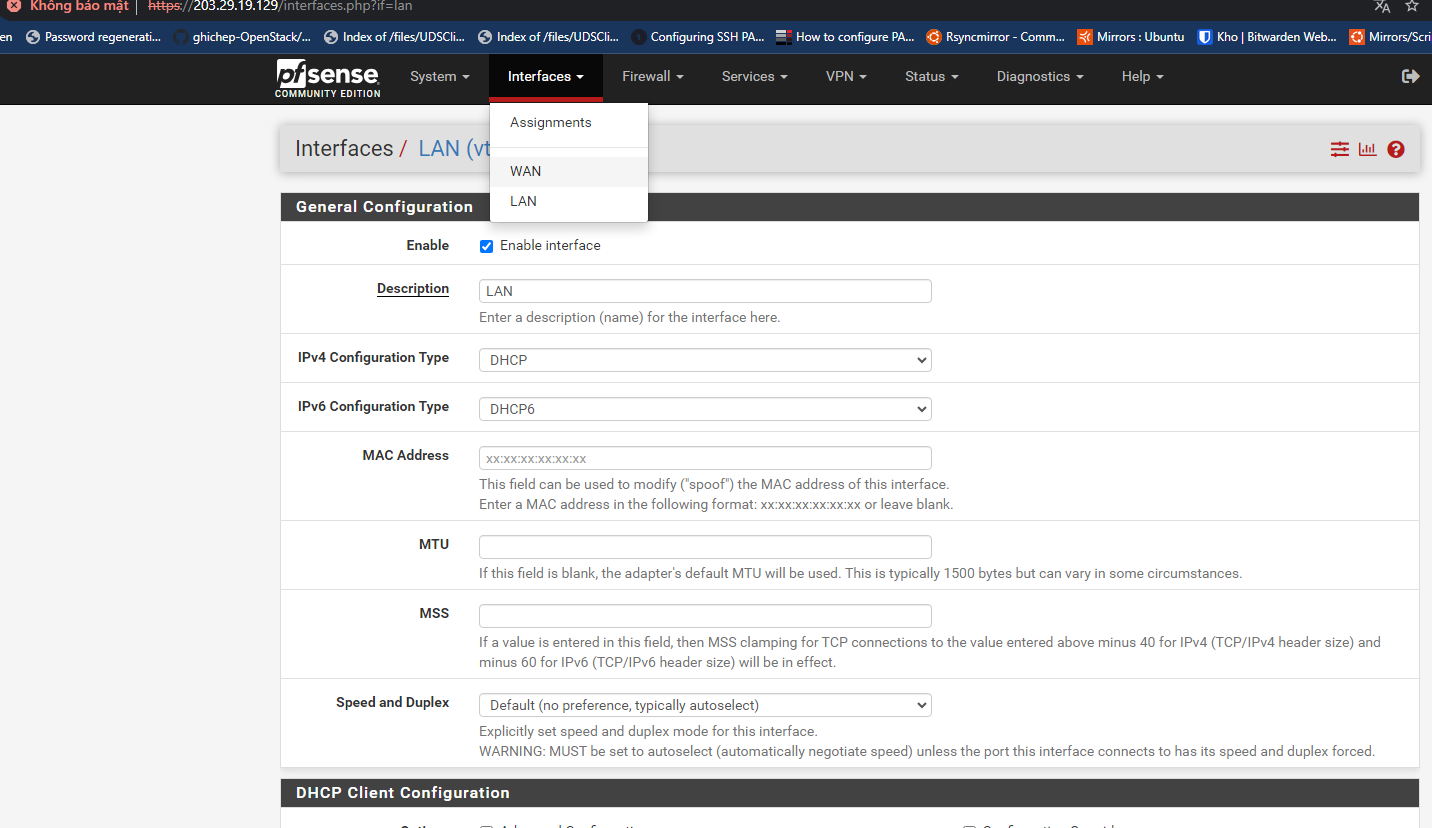

• Nếu chưa có LAN ở tab Interfaces → chọn LAN để thêm LAN:

• Tiến hành config Tunnel cho Pfsense:

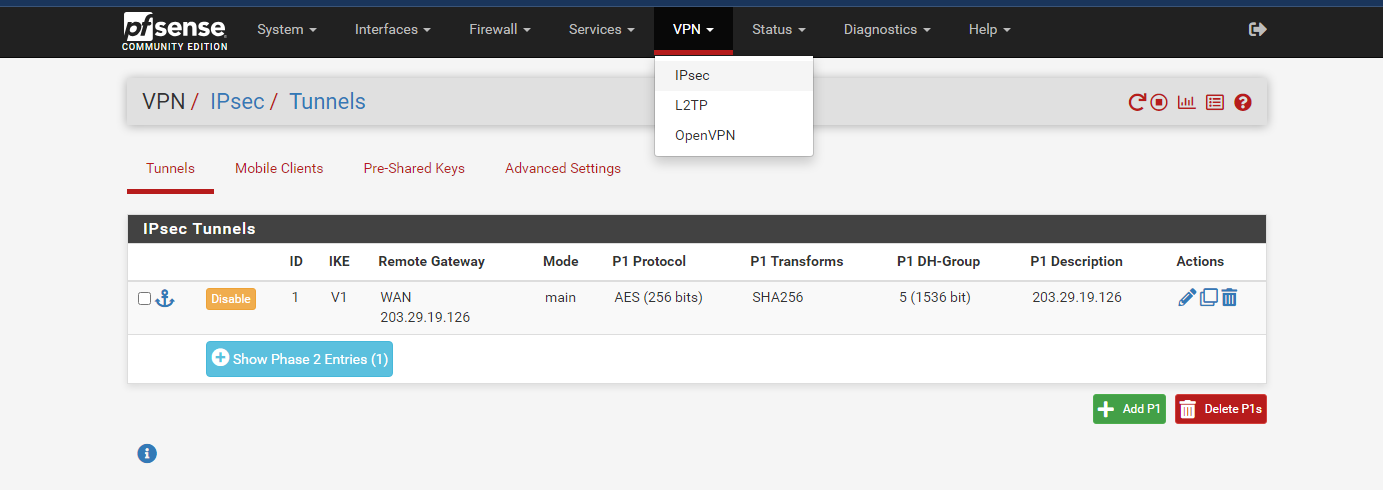

Tại tab VPN, chọn IPsec → Tunnels và ấn chọn Add P1.

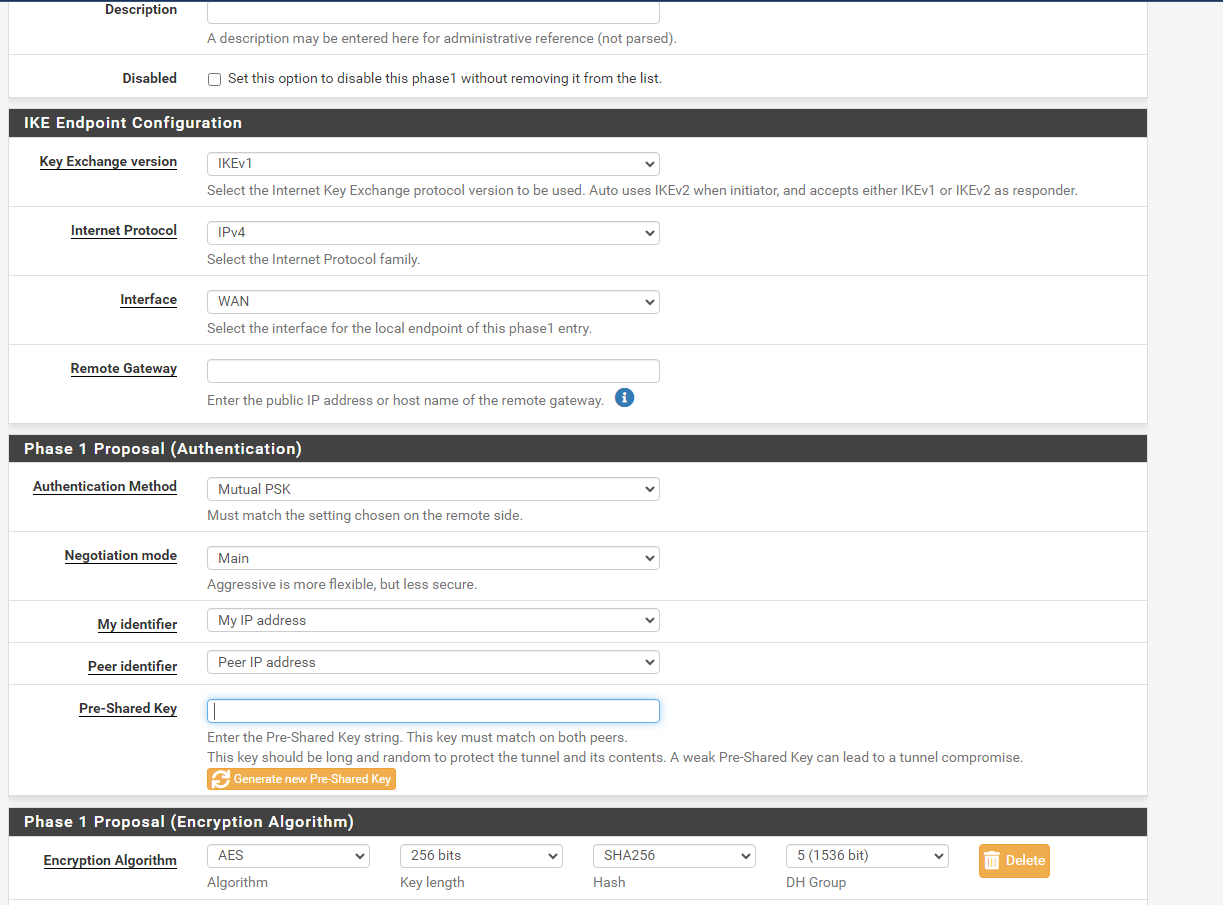

• Set up Phase 1 như hình sau:

Chú ý:

• Pre-Shared Key: nhập từ VPN đã tạo trên portal trước đó
• Remote Gateway: là IP Public của VPN đã tạo trên portal trước đó

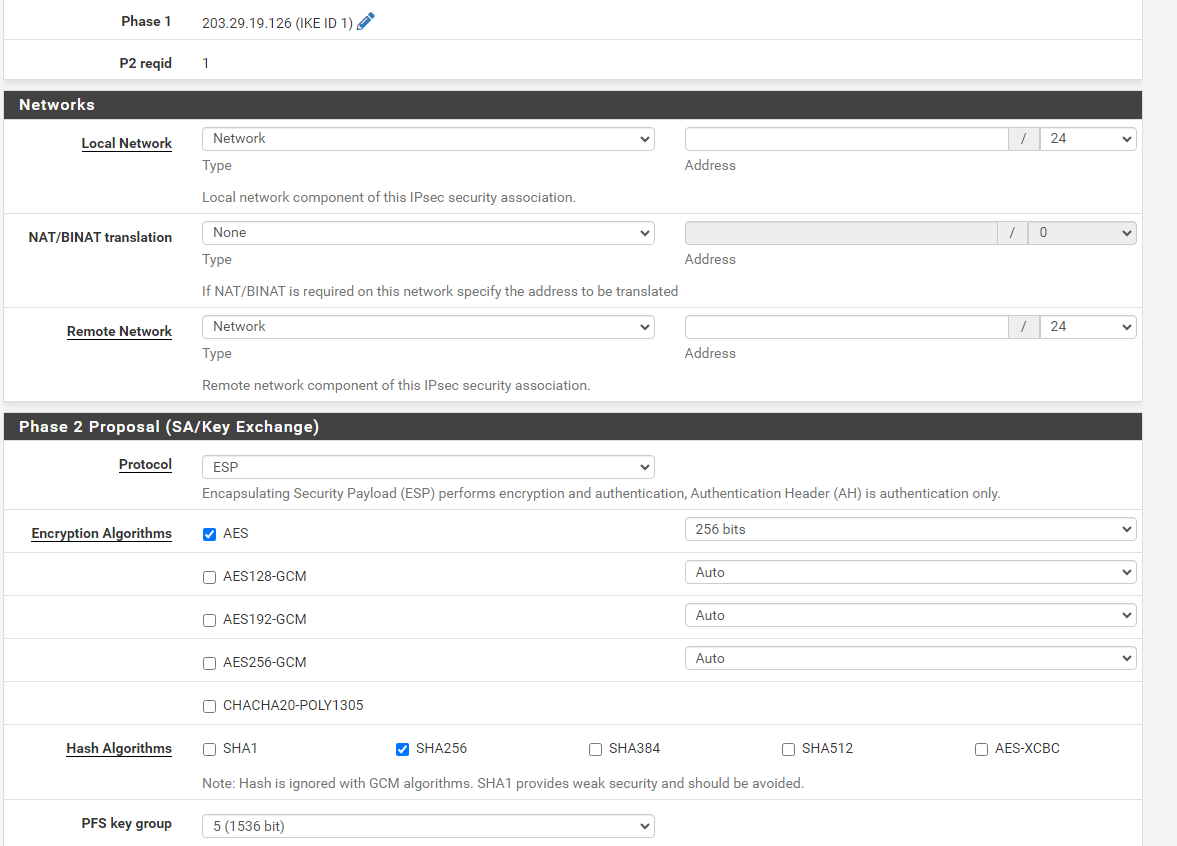

• Set up Phase 2 như sau:

Tới đây khách hàng đã có thể mở Terminal - Command line để thử Ping thông mạng.
