Theo dõi dịch vụ thông qua tính năng Logging

Bài viết này hướng dẫn bạn cách theo dõi và đọc thông tin log của dịch vụ VPN Site-to-Site trên nền tảng FPT Smart Cloud, giúp quý khách hàng dễ dàng kiểm tra trạng thái và xử lý sự cố kết nối.

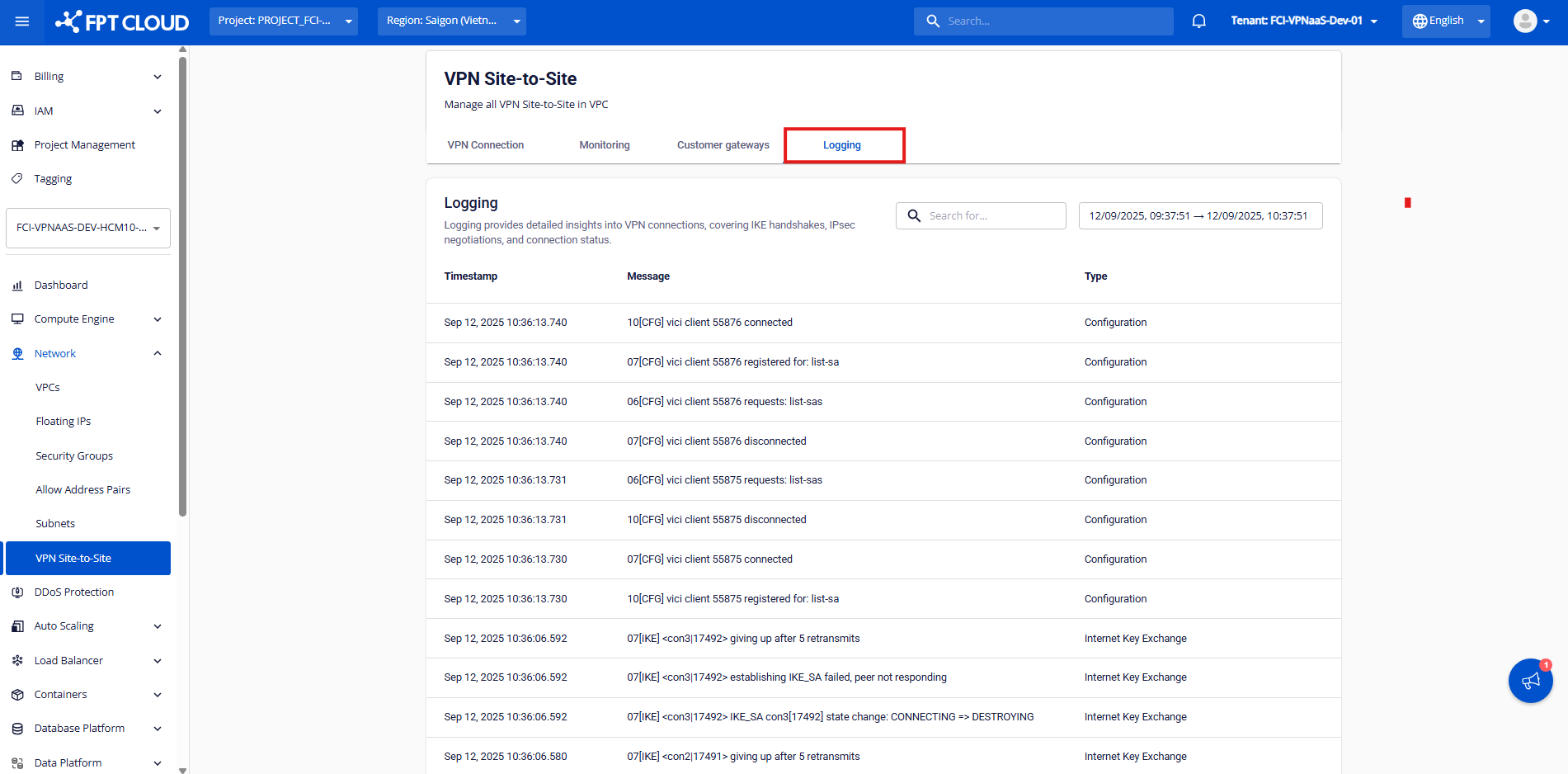

Bước 1: Tại màn hiển thị, quý khách chọn Logging trên thanh menu ngang.

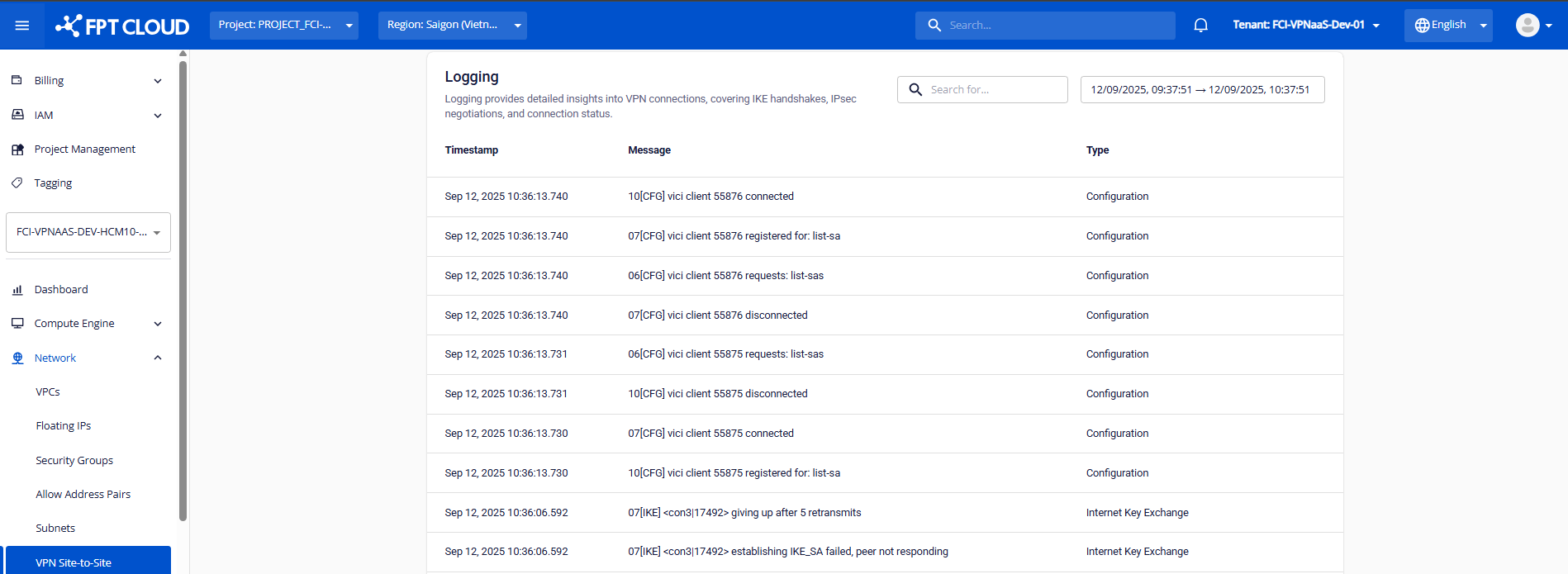

Bước 2: Quý khách theo dõi lịch sử hoạt động của dịch vụ.

Hiện tại FCI đang cung cấp các loại log hệ thống như sau:

TypeÝ nghĩa
IKE (Internet Key Exchange)Thông tin về thiết lập Phase 1 – trao đổi khóa
CFG (Configuration)Thông tin về thiết lập Phase 2 – cấu hình Tunnel
NET (Network)Thông tin về giao tiếp giữa peer thông qua UDP 500/4500
KNL (Kernel)Thông tin về thiết lập route/route policy
ENC (Encryption)Thông tin về mã hóa/giải mã trong handshake
DPD (Dead Peer Detection)Thông tin về kiểm tra peer có còn sống không
LIB (Library)Thông tin về các thư viện gọi bên trong engine charon
ESP (Encapsulating Security Payload)Thông tin về thiết lập Security Association dùng IPsec
TRC (Traffic)Thông tin về action gửi gói dữ liệu đã mã hóa
SystemThông tin về các log hệ thống khác

Thông tin log thường gặp:

Nội dungMessage logsÝ nghĩa / Cách khắc phục
IKE Phase 1 thành công[IKE] IKE_SA <name> established between 192.0.2.90[192.0.2.90]...192.0.2.74[192.0.2.74]Kết nối IKE SA được thiết lập thành công giữa hai địa chỉ IP (local và remote). Trong đó <name> là tên của VPN Connection đang sử dụng.
IPSec Phase 2 thành công[IKE] CHILD_SA <name> established with SPIs cf4973bf_i c1cbfdf2_o and TS 192.168.48.0/24/0 === 10.42.42.0/24/0Tunnel dữ liệu đã được thiết lập thành công giữa các dải subnet. Trong đó <name> là tên của VPN Connection đang sử dụng.
Traffic thành công[NET] sending packet: from x.x.x.x[4500] to x.x.x.x[4500] (80 bytes) / [NET] received packet: from x.x.x.x[4500] to x.x.x.x[4500] (80 bytes)Gói dữ liệu được gửi qua tunnel thành công. Port 4500 cho thấy NAT-T đang được sử dụng. Nếu thông tin send packet và received packet xuất hiện nghĩa là việc gửi và nhận phản hồi từ peer vẫn ổn định, không bị ngắt.
Rekey thành côngCHILD_SA con4{97} state change: REKEYING => REKEYEDHệ thống tự động tạo lại khóa bảo mật mới mà không làm gián đoạn kết nối.
Reauthentication thành côngIKE_SA reauthentication completedThiết bị xác thực lại kết nối thành công sau một thời gian.
Xác thực thành công PSKauthentication of 'IP' with pre-shared key successfulThiết bị đã xác thực thành công bằng khóa chia sẻ sẵn.
Sai chế độ negotiation mode tại IKE Policy – phase 1Log từ phía khởi tạo kết nối: [IKE] initiating Aggressive Mode IKE_SA con2[1] to 203.0.113.5 / [IKE] received AUTHENTICATION_FAILED error notify / [ENC] parsed INFORMATIONAL_V1 request 1215317906 [ N(AUTH_FAILED) ] / [IKE] received AUTHENTICATION_FAILED error notify. Log từ phía kết nối: Aggressive Mode PSK disabled for security reasons / Generating INFORMATIONAL_V1 request 2940146627 [ N(AUTH_FAILED) ].Sai thông tin Phase1 negotiation mode giữa 2 đầu kết nối, cần thực hiện check lại trong chi tiết VPN Connection.
Sai thông tin tại IKE Policy – phase 1Log từ phía khởi tạo kết nối: [ENC] parsed INFORMATIONAL_V1 request 4216246776 [ HASH N(AUTH_FAILED) ] / [IKE] received AUTHENTICATION_FAILED error notify. Log từ phía kết nối: [CFG] looking for pre-shared key peer configs matching 203.0.113.5...198.51.100.3[someid] / [IKE] no peer config found / [ENC] generating INFORMATIONAL_V1 request 4216246776 [ HASH N(AUTH_FAILED) ].Xác thực phase 1 thất bại. Vui lòng kiểm tra lại thông tin cấu hình kết nối của connection tại mục IKE Policy giữa 2 đầu kết nối.
Sai thông tin Pre-shared-key ở 2 đầu kết nốiLog kết nối: charon: 09[ENC] invalid HASH_V1/ID_V1 payload length, decryption failed? / charon: 09[ENC] could not decrypt payloads / charon: 09[IKE] message parsing failed.Xác thực thất bại. Vui lòng kiểm tra lại thông tin PSK của connection của 2 đầu kết nối.
Sai thông tin tại IKE Policy – phase 1 (NO_PROP)Log kết nối: [IKE] no proposal found / [ENC] generating INFORMATIONAL_V1 request 3851683074 [ N(NO_PROP) ] / [ENC] parsed INFORMATIONAL_V1 - request 3851683074 [ N(NO_PROP) ] / [IKE] received NO_PROPOSAL_CHOSEN error notify.Sai thuật toán kết nối tại phase 1. Vui lòng kiểm tra lại thông tin cấu hình kết nối của connection của IKE Policy giữa 2 đầu kết nối.
Sai thông tin tại IPsec Policy – phase 2Log kết nối: [IKE] no matching CHILD_SA config found / [ENC] generating INFORMATIONAL_V1 request 1136605099 [ HASH N(INVAL_ID) ] / [ENC] generating INFORMATIONAL_V1 request 1275272345 [ HASH N(NO_PROP) ] / [IKE] received NO_PROPOSAL_CHOSEN error notify.Xác thực phase 2 thất bại. Vui lòng kiểm tra lại thông tin cấu hình kết nối của connection tại mục IPsec Policy giữa 2 đầu kết nối. Đây cũng có thể là trường hợp sai thông tin dải network khai báo trong customer gateway, cần kiểm tra lại remote subnet.
Sai thông tin peer ID giữa kết nốiLog kết nối: [IKE] remote host is behind NAT / [IKE] IDir '192.0.2.10' does not match to '203.0.113.245'.Định danh peer ID không khớp. Nếu khách hàng có dùng NAT IP thì cần kiểm tra lại cấu hình Local/Remote ID. Để xem hướng dẫn đấu nối VPN với NAT IP, vui lòng tham khảo hướng dẫn tương ứng.
